レベル計

製品一覧

ディスプレーサ式レベル計

液体中に浸漬する円筒型ディスプレーサの重量変化を伝送信号に変換する方式で、ディスプレーサを槽内に直接挿入する内筒型と、外部に液を導き測定する外筒型があります。ディスプレーサにかかる浮力は、それが排除した液の重量に等しく、したがってディスプレーサの断面積が軸方向に関して一定であれば、浮力と液位は直線関係となり、浮力を測って液位を検出することが可能となります。

取り扱いメーカー

    アズビル(株),エンドレスハウザージャパン(株), (株)コーギケン,東京計装(株),(株)ノーケン

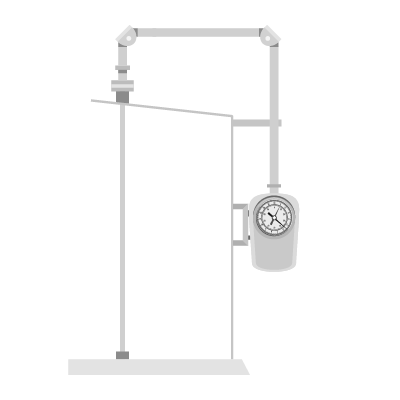

フロートタンクゲージ

液面上に浮かべたフロートが、測定テープによって一定の張力で吊り下げられています。液面の変化にしたがって、フロートが上下に移動し、測定テープはレベル計内の巻取機に巻き取られ、その長さの変化により液位を測定します（タンクゲージ型）。また、液面上に浮かべたフロートの上下運動を、ワイヤーロープを用いてプーリの回転角に変えて液位置を測定する方法もあります（プーリー型）。ダム水位、井戸水位、河川水位、堰式流量計用水位などで使われています。

取り扱いメーカー

    エンドレスハウザージャパン(株),東京計装(株)

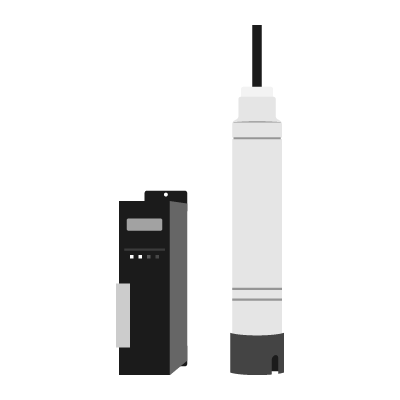

投げ込み式レベル計

ケーブルの先に取り付けた検出部を水中に投入して水位を計測します。検出部に内蔵されたダイヤフラムが液面のレベルを液体圧として捕え、その液体圧を電気信号に変換し、液面を連続検出します。上水道、下水道、井戸、貯水池、配水池、ダムや河川などにおいて、水位の計測に用います。

取り扱いメーカー

    アズビル(株),JFEアドバンテック(株),(株)ジェイテクト,(株)ノーケン

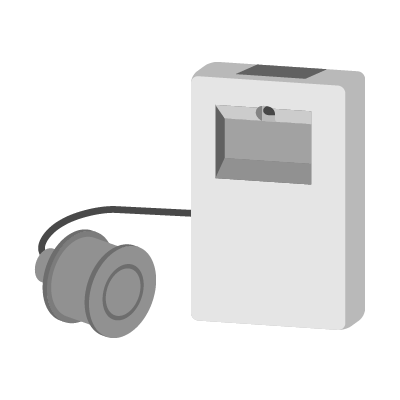

超音波レベル計

超音波パルスをセンサ発信部から発信し、測定対象（液体など）に反射して戻ってくるまでの時間を計測することによって、液面などのレベルを連続的に計測します。音速（超音波）は気体の種類と温度によって変わるため、気体の温度を補正して行います。超音波レベル計は、非接触で測定でき、機械的な可動部がないため、保守・点検が容易です。

取り扱いメーカー

    アズビル(株),エンドレスハウザージャパン(株),東京計装(株),東京計器(株),(株)ノーケン,フェロー工業(株),本多電子(株),横河電機(株)

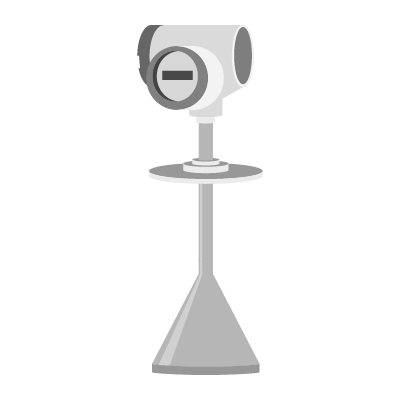

電波式レベル計

電波式レベル計から発信されたマイクロ波パルスが液面などの測定対象物表面で反射し、その反射パルスを再び電波式レベル計で受信します。この発信してから受信するまでの伝播時間を測定することによって、電波式レベル計と測定対象物までの距離を測定しています。マイクロ波を使っているため、測定対象の温度、圧力、風などの影響を受けません。

取り扱いメーカー

    エンドレスハウザージャパン(株),東京計器(株),東京計装(株),日本エマソン(株),(株)ノーケン,(株)マツシマメジャテック

ミリ波レーダー式レベル計

FMCW方式の電波レベル計でミリ波の周波数が一定時間、連続的に変化する信号を送信します、この時の送信信号と測定物より反射して受信した信号の周波数との差が伝搬距離に比例するため、この周波数差を計測することでレベル計と測定対象物までの距離を測定しています。ミリ波を使っている為、測定対象の温度、圧力、風などの影響を受けません

取り扱いメーカー

    東京計器(株),(株)ノーケン,(株)マツシマメジャテック

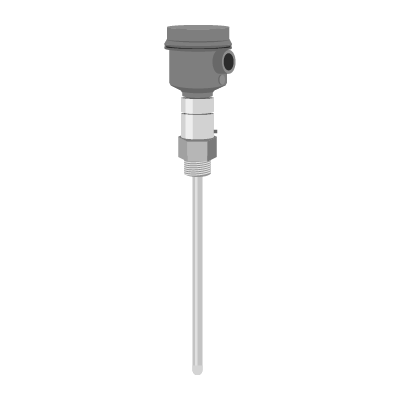

静電容量式レベル計

コンデンサなどで知られている静電容量を利用して計測します。測定する液体の入った容器と電気的に絶縁された電極を容器内に挿入すると、容器内の液体のレベル変化によって電極と容器壁間の静電容量も変化し、これにより液体のレベルを測定します。静電容量式の場合、測定対象が導電性であるか、容器が金属であるかによって測定方法が異なってきます。

取り扱いメーカー

    エンドレスハウザージャパン(株),関西オートメイション(株),ディテック(株),東京計装(株),(株)ノーケン,(株)マツシマメジャテック

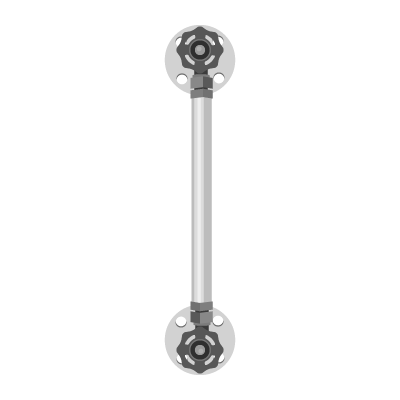

ガラス式レベル計

可視部のガラス管がタンク等の容器に直接接続されており、容器内の液体の高さがガラス管内の液体の高さと一致しますので、ガラス管を通して液面を直接目視確認する事が出来ます。

取り扱いメーカー

    (株)サワダ製作所,日本計器(株)
